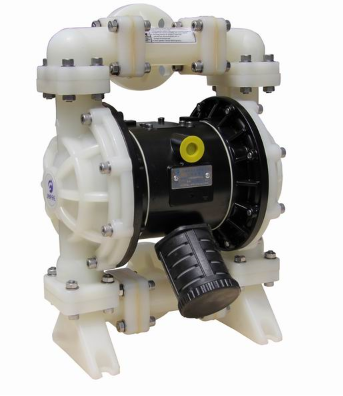

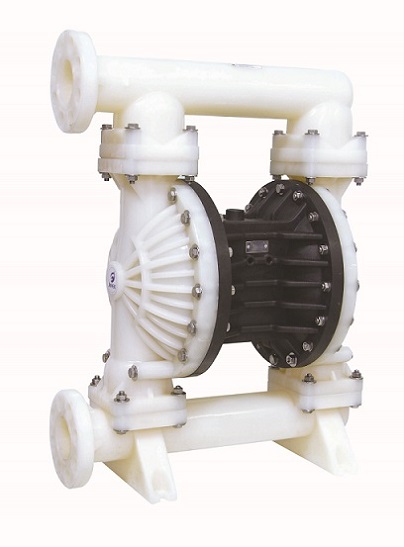

morak隔膜泵

簡要描述：

PTFE、PE適用于電子半導體、食品、制藥、實驗室之供酸系統及無塵室中使用。PTFE、PE導電型，適用于危險、易燃、易爆場合。身可加裝脈沖吸收器，另有測漏型機種可供選擇。

產品分類

相關新聞

詳細介紹

morak隔膜泵材質：

本體：PE、PTFE、導電型PE、導電型PTFE、SUS316L、拋光型SUS316L

膜片：PTFE/EPDM、EPDM

球閥：PTFE、EPDM、SUS316L

球座：PTFE 、PE

口徑：1/4” 、3/8” 、1/2”、 1”、 1 1/2”、 2”、 3”

morak氣動隔膜泵應用范圍：

1.PTFE、PE適用于電子半導體、食品、制藥、實驗室之供酸系統及無塵室中使用。

2.PTFE、PE導電型，適用于危險、易燃、易爆場合。身可加裝脈沖吸收器，另有測漏型機種可供選擇。

隔膜泵口徑的選擇經驗

隔膜泵口徑的選擇和確定主要依據閥的流通能力即Cv。在各種工程的儀表設計和選型時，都要對隔膜泵進行Cv計算，并提供隔膜泵設計說明書。從隔膜泵的Cv計算到閥的口徑確定，一般需經以下步驟：

計算流量的確定?，F(xiàn)有的生產能力、設備負荷及介質的狀況，決定計算流量的Qmax和Qmin。閥前后壓差的確定。根據已選擇的閥流量特性及系統特點選定S(阻力系數)，再確定計算壓差。

計算Cv。根據所調節的介質選擇合適的計算公式和圖表，求得Cmax和Cmin。選用Cv。根據Cmax，在所選擇的產品標準系列中選取>Cmax且與其接近的一級C。

隔膜泵開度驗算。一般要求大計算流量時的開度≯90%，小計算流量時的開度≮10%。隔膜泵實際可調比的驗算。一般要求實際可調比≮10。 7)閥座直徑和公稱直徑的確定。驗證合適后，根據C確定。
